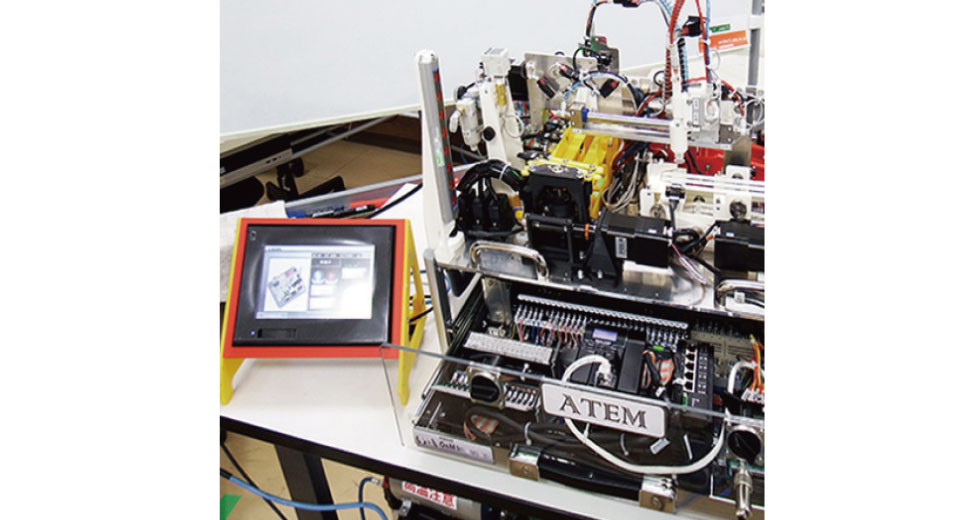

小型FA　制御自動化学習キット　ATEM（アテム）

商品説明

7つのユニットで構成された小型研修装置で、
保全・システム・電気・機械・安全について学習出来ます。

ロボット（デンソー製COBOTTA）との連携で、ワークの不適合品を組替、
再投入する動作の体験が可能です。

価格

4,950,000円(税込)

電源

AC100～120V

制御電源

DC24V 5V

重量

約30㎏

寸法(単位mm)

425(高さ)×570(幅)×425(奥行)ｍｍ

PLC

Keyence KV-7500 (別途メーカーに変更可能)

ステッピングモーター

シナノケンシ

タッチパネル

ミスミ　PLCP GX8 07W DC R

プログラム作成編集

パソコンソフト「KV-STUDIO」

購入する
  • ※ 輸送費は別途、ご請求致します。
  • ※ 部品の納入状況により納期が前後する場合がございます。
  • ※ 本体のみの販売で、オプション品は購入費用が掛かります。
  • ※ 仕様や詳細等、詳しくお聞きになりたい場合は、営業担当または、製造元又は販売元までお問い合わせください。

AToM (アトム)ではこんなことが学べます

AToM説明

保全技能

  • ・保守/点検/部品交換/清掃/調整
  • ・故障原因特定（60のエラーコード）

生産管理概論

  • ・サイクルタイム学習
  • ・工程能力と改善

電気・機械・制御

  • ・メカトロニクス設備制御の基本
  • ・制御機器、駆動装置、センサー
  • ・制御系システム構成とI/F概要

ロボット制御

  • ・ロボットティーチング
  • ・機器類とのI/F

IoT

  • ・稼働監視
  • ・予知保全

各種インターフェース

  • ・I/Oインターフェース
  • ・タッチパネル作画
    ※別体研修装置もございます

※オプション品を追加することで、「IoT」や「ロボット」などの先端技術も学べます。

購入する

オプション品のご案内

IoT導入・活用研修ツール

1.稼働監視パッケージ

稼働監視パッケージ

設備の稼働監視
各種信号の横取り監視

2.予知保全パッケージ

予知保全パッケージ

FFT変換により周波数を分析機械
学習で故障予知

ロボット導入・研修ツール

1.人協働型ロボット

人協働型ロボット

2.産業用ロボット

産業用ロボット

AToMへのワークIN・OUTをロボットが行います。
ロボットティーチング、ロボットと機器類とのIFが学べます。

制御盤内のレイアウト

AToM説明

●内の数字は、表のNoに対応しています

  • ・＊には、回路の数字が入る
  • ・ターミナルリレーは動作中LED点灯
No 名称 記号 機能
1 漏電遮断器 NFB 過電流保護
2 電磁接触器 MC0 電磁力で電路開閉
3 ｻｰｷｯﾄﾌﾟﾛﾃｸﾀ CP＊ 過負荷・過電流保護
4 ｼｰｹﾝｻｰ PLC ﾌﾟﾛｸﾞﾗﾑ制御
5 入出力ﾕﾆｯﾄ XC・TC 入出力信号
6 ｽﾃｯﾋﾟﾝｸﾞﾓｰﾀ・位置決めﾕﾆｯﾄ・＆通信ﾕﾆｯﾄ LH20V ﾓｰﾀｺﾝﾄﾛｰﾗとPLC間の位置決め制御と信号通信
7 電磁開閉器・+ｻｰﾏﾙﾘﾚｰ MC＊　TH＊ ACﾓｰﾀの過電流保護
8 +24V電源（2） PS＊ ｼｽﾃﾑの直流電源
9 ﾀｰﾐﾅﾙﾘﾚｰ RY＊ 条件により電路開閉
A ﾀｰﾐﾅﾙﾘﾚｰ RY＊ 同上
B 端子台 TB＊ 信号の一時接続点
購入する

AToM (アトム) 構成部品

機械要素
  • ①ベルトコンベア
  • ②ラック＆ピニオン
  • ③リニアモーションガイド
  • ④Ｖベルト
  • ⑤ボールネジ
  • ⑥べベルギア
  • ⑦各種ギア、ネジ、潤滑剤 他
電気要素
  • ①制御機器：PLC (KEYENCE製 KV-5000)
  • ②入力デバイス
  • ・光電センサー・マイクロスイッチ
  • ・タッチパネル・圧力/磁気センサー 他
  • ③出力デバイス
  • ・リレー/バルブ/ソレノイド
  • ・ランプ/タッチパネル/シグナルタワー
  • ・ステッピングモーター/ACモーター 他
  • ④電源
  • ・DC24V電源・回路遮断器(CP)
  • ・電磁開閉器(MC) ・熱遮断器(TMP)
  • ・サーキットブレイカー(NFB)
  • ⑤制御盤
  • ・端子台・圧着端子・線材・カッチングボックス
  • ・DINレール 他
制御機器 KEYENCE
①制御機器 KEYENCE
タッチパネル・各種モーターKEYENCE
③タッチパネル・各種モーターKEYENCE
バルブ・ソレノイド SMC
③バルブ・ソレノイド SMC
空圧要素
  • ①シリンダー
  • ②エアバルブ
  • ③エアフィルタ
  • ④レギュレータ
  • ⑤ルブリゲータ
  • ⑥エアチューブ
  • ⑦圧力計、他
空圧要素
①～⑦ SMC
安全要素
  • ①エリアセンサー
  • ②非常停止スイッチ
安全要素
その他
  • オプションを多数そろえております
  • ①各仕様を他社製へ変更することも可能です
  • ②安全カバー・ロックアウトシステムを追加することも可能です
  • ③産業用ロボ・人協働用ロボットとの接続も可能です
  • ④ハード・ソフトご要望に応じてカスタム致します
その他
購入する
